Kẹp cuối bảng điều khiển năng lượng mặt trời Lắp đặt nhanh

Kẹp cuối bảng điều khiển năng lượng mặt trời được lắp ở cuối hàng bảng để giữ chắc cạnh ngoài của mô-đun vào ray lắp. Nó tạo ra một kết nối an toàn giữa khung bảng và cấu trúc lắp đặt trong khi vẫn đảm bảo quá trình lắp đặt diễn ra suôn sẻ. Thiết kế cài đặt nhanh đặc biệt hữu ích trong các dự án có số lượng lớn mô-đun. Người lắp đặt có thể định vị kẹp, kết nối phần cứng cố định và cố định bảng điều khiển mà không cần thêm các bước cài đặt không cần thiết.

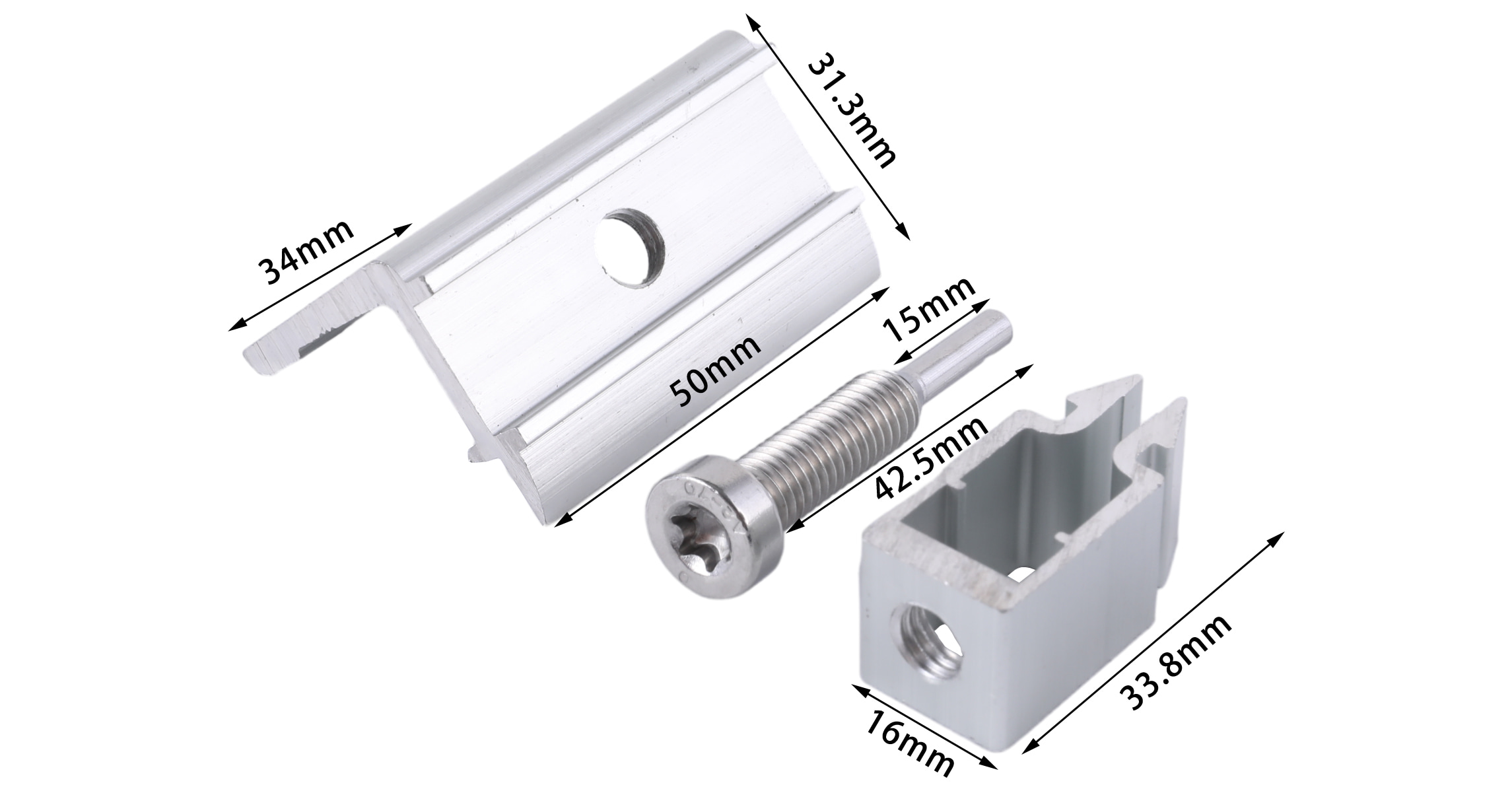

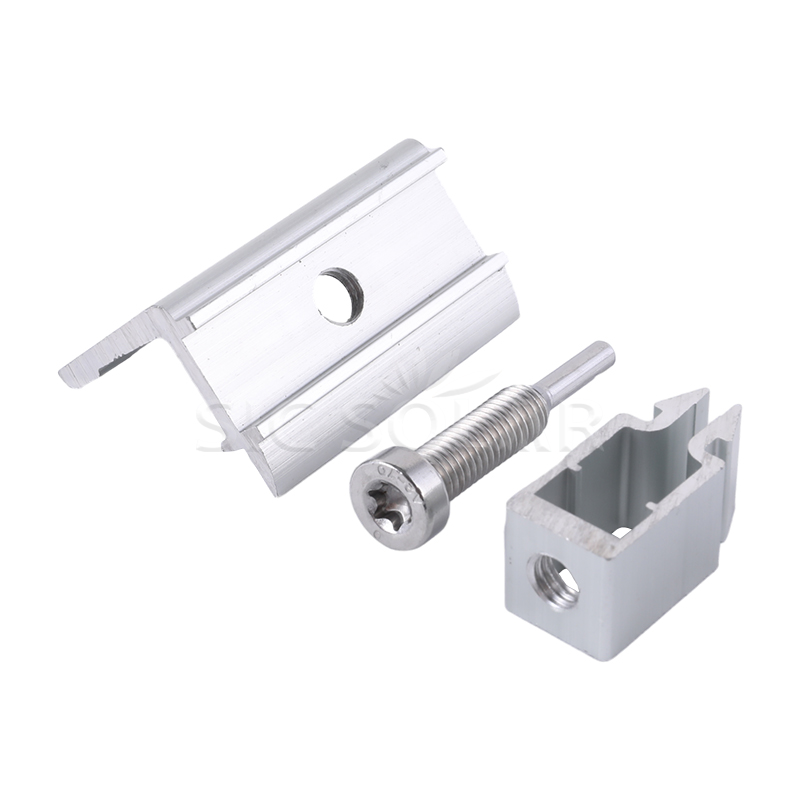

Linh kiện

Thông số (Thông số kỹ thuật)

Các tính năng và ưu điểm chính

• Lắp đặt nhanh:Thiết kế thiết thực cho phép kẹp được định vị và cố định nhanh chóng, giúp tiết kiệm thời gian trong quá trình lắp đặt mô-đun.
• Cấu trúc đơn giản: Cấu trúc đơn giản giúp kẹp dễ dàng xử lý, định vị và điều chỉnh tại chỗ.
• Cố định bảng điều khiển an toàn: Kẹp tạo áp lực ổn định lên mép ngoài của khung bảng, giữ cho mô-đun được kết nối chắc chắn với ray lắp.
• Khả năng chống ăn mòn tốt: Các vật liệu này phù hợp cho các ứng dụng PV ngoài trời và có thể chịu được sự tiếp xúc bình thường với mưa, độ ẩm và ánh nắng mặt trời.
• Yêu cầu lao động thấp hơn:Quy trình lắp đặt nhanh hơn có thể giảm bớt công việc lặp đi lặp lại và cải thiện năng suất, đặc biệt là trên các tấm pin mặt trời lớn hơn.
• Kết nối gọn gàng:Thiết kế nhỏ gọn tạo ra sự kết nối rõ ràng giữa khung bảng và thanh lắp mà không cần thêm khối lượng không cần thiết.
• Phạm vi ứng dụng rộng rãi: Nó phù hợp với các hệ thống lắp đặt năng lượng mặt trời tương thích được sử dụng trên mái nhà dân cư, tòa nhà thương mại, dự án công nghiệp và lắp đặt trên mặt đất.

Các bước cài đặt

• Chuẩn bị các thanh ray lắp đặt: Lắp đặt các thanh ray năng lượng mặt trời theo sơ đồ dự án. Kiểm tra xem các đường ray có được căn chỉnh chính xác và được gắn chắc chắn vào cấu trúc hỗ trợ hay không.
• Định vị Bảng điều khiển năng lượng mặt trời: Đặt mô-đun trên đường ray và điều chỉnh nó đến vị trí cần thiết.
• Đặt Kẹp cuối: Đặt kẹp cuối vào mép ngoài của khung bảng. Đảm bảo nó nằm trong khu vực kẹp do nhà sản xuất mô-đun chỉ định.
• Kết nối Kẹp với Đường ray: Chèn phần cứng buộc chặt thích hợp vào đường ray lắp và kết nối nó với kẹp cuối.
• Kiểm tra vị trí:Đảm bảo kẹp nằm đều trên khung bảng và mô-đun vẫn được căn chỉnh chính xác.
• Siết chặt dây buộc: Siết chặt bu lông hoặc đai ốc theo mômen xoắn do nhà sản xuất hệ thống lắp đặt quy định. Tránh siết quá chặt có thể làm hỏng khung bảng điều khiển hoặc các bộ phận lắp đặt.
• Thực hiện kiểm tra lần cuối: Kiểm tra căn chỉnh bảng, vị trí kẹp, dây buộc và kết nối đường ray để đảm bảo mô-đun được cố định chắc chắn trước khi tiếp tục với bảng tiếp theo.

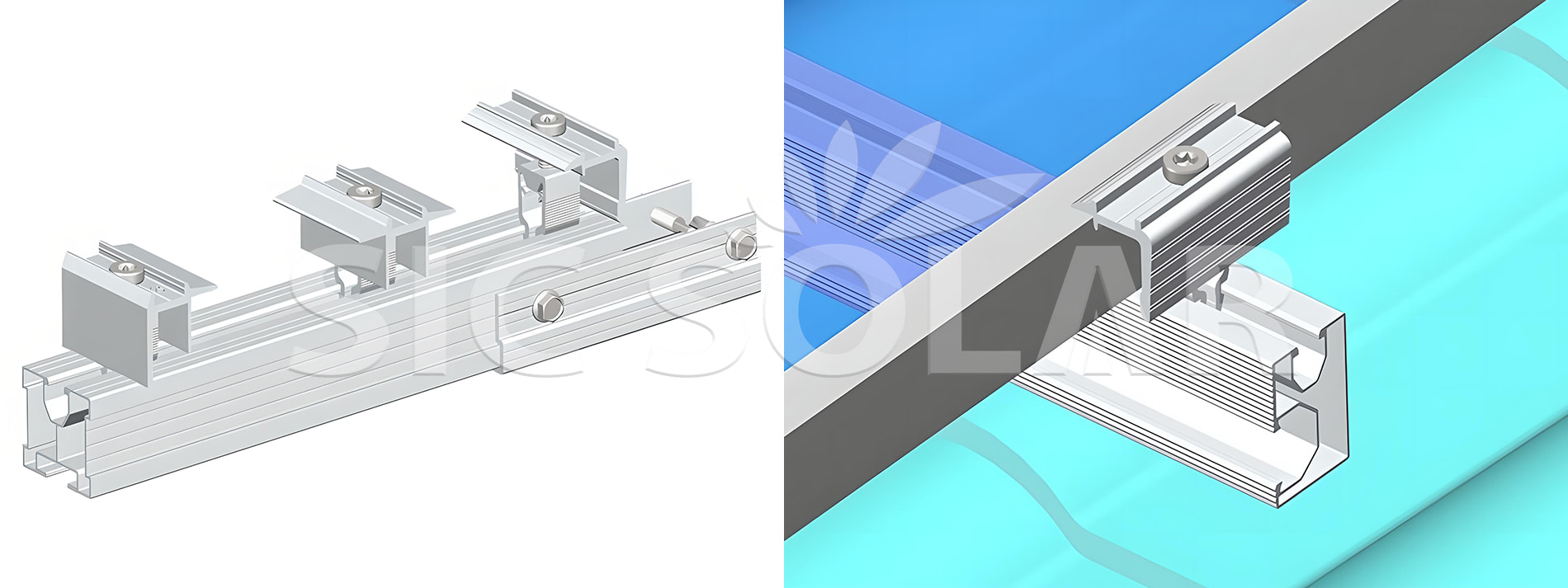

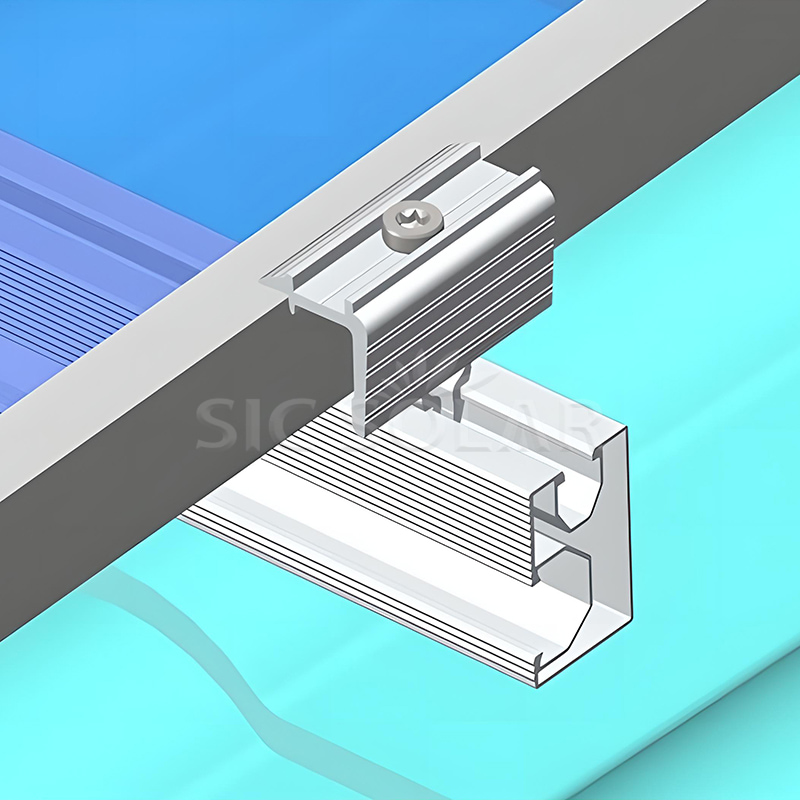

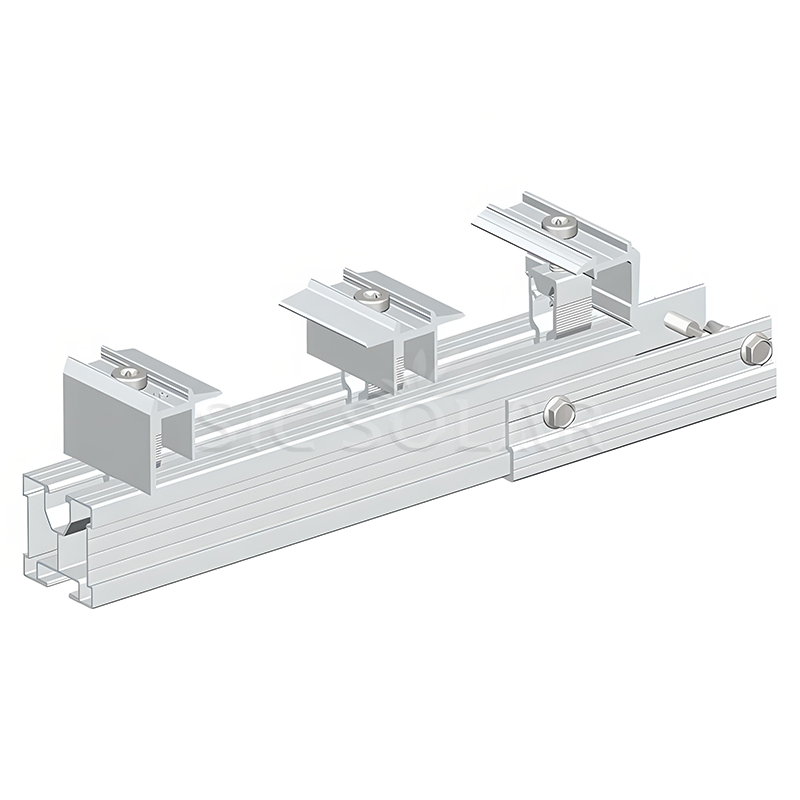

Màn hình cài đặt

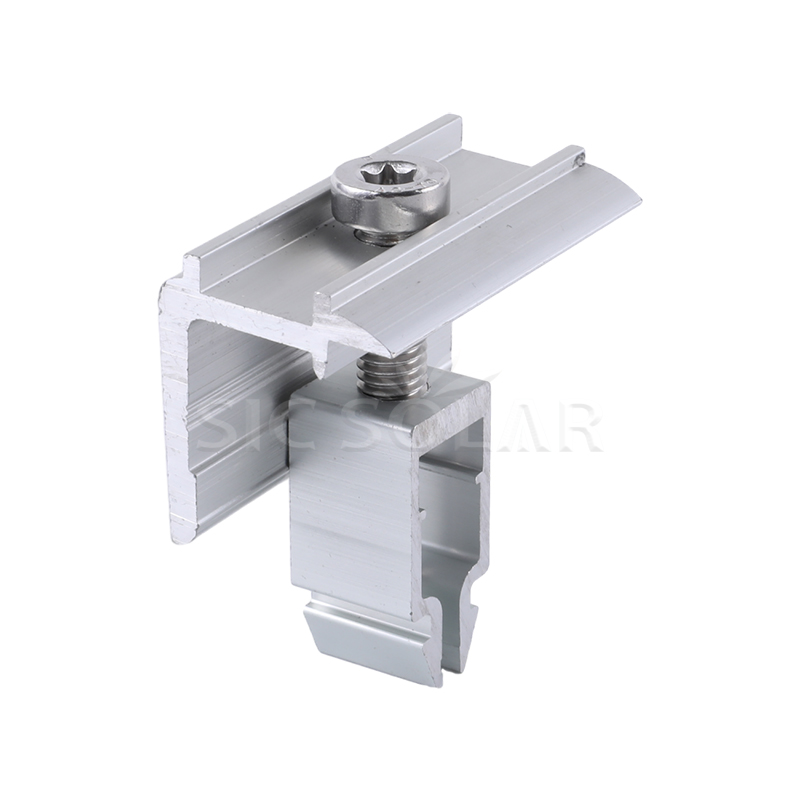

Chi tiết

Bưu kiện

Chúng tôi sử dụng các phương pháp đóng gói và vận chuyển tiêu chuẩn lắp đặt nhanh Bảng điều khiển năng lượng mặt trời. Tuy nhiên, nếu bạn có yêu cầu cụ thể về bao bì, chúng tôi có thể phối hợp với nhà máy để đóng gói và vận chuyển sản phẩm theo quy cách của bạn.
