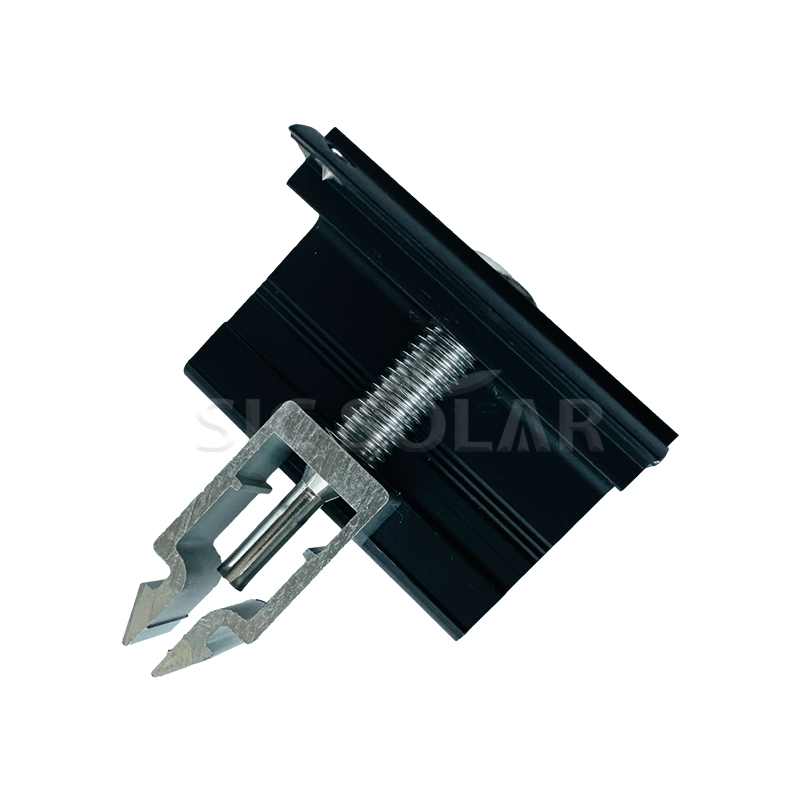

Kẹp cuối năng lượng mặt trời gắn nhanh

Kẹp cuối năng lượng mặt trời gắn nhanh được lắp ở cuối hàng tấm pin mặt trời để giữ mép ngoài của mô-đun chắc chắn với ray lắp. Nó cung cấp sự kết nối chắc chắn giữa khung bảng và cấu trúc lắp đặt trong khi vẫn giữ cho quá trình lắp đặt đơn giản. Kẹp được thiết kế dành cho người lắp đặt, giúp dễ dàng định vị và cố định tại chỗ.

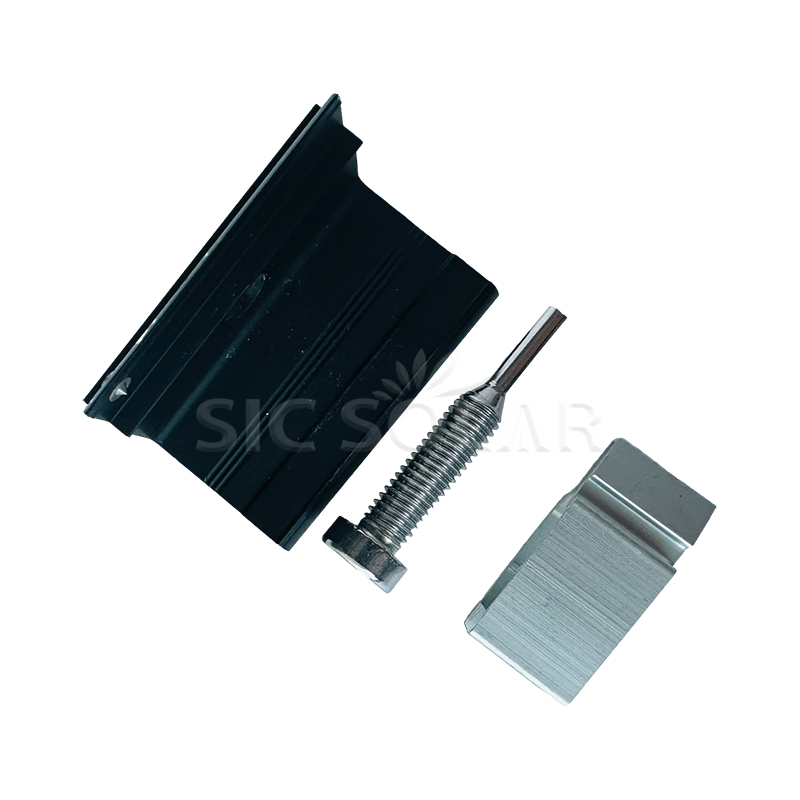

Linh kiện

Thông số (Thông số kỹ thuật)

Các bước cài đặt

• Chuẩn bị ray lắp đặt: Lắp đặt ray theo sơ đồ dự án. Kiểm tra căn chỉnh đường ray, khoảng cách và các điểm cố định trước khi đặt các tấm.
• Định vị Bảng điều khiển năng lượng mặt trời: Đặt mô-đun lên ray lắp và điều chỉnh nó đến vị trí cần thiết.
• Định vị Kẹp cuối: Đặt Kẹp cuối gắn nhanh vào mép ngoài của khung bảng điều khiển năng lượng mặt trời.
• Kết nối Kẹp: Chèn dây buộc thích hợp vào ray lắp và kết nối nó với kẹp cuối.
• Điều chỉnh Kẹp: Kiểm tra xem kẹp có nằm đúng với khung bảng và được đặt trong khu vực kẹp do nhà sản xuất mô-đun chỉ định hay không.
• Siết chặt dây buộc: Siết chặt bu lông hoặc đai ốc theo mômen xoắn khuyến nghị. Tránh thắt chặt quá mức.
• Thực hiện kiểm tra lần cuối:Đảm bảo bảng được căn chỉnh chính xác và kẹp tiếp xúc chắc chắn, đều với khung trước khi chuyển sang mô-đun tiếp theo.

Biện pháp phòng ngừa khi lắp đặt và bảo trì

• Kiểm tra tính tương thích: Trước khi lắp đặt, hãy xác nhận kích thước khung bảng, chiều cao khung, loại đường ray và thông số kỹ thuật của kẹp cuối.
• Tuân theo Vùng kẹp được khuyến nghị: Chỉ nên lắp đặt kẹp trong khu vực do nhà sản xuất mô-đun năng lượng mặt trời chỉ định. Định vị không chính xác có thể ảnh hưởng đến hiệu suất mô-đun, các yêu cầu về an toàn hoặc bảo hành.
• Sử dụng mô-men xoắn chính xác: Luôn sử dụng mô-men xoắn được khuyến nghị. Lực quá lớn có thể làm hỏng khung bảng điều khiển hoặc các bộ phận lắp đặt, trong khi mô-men xoắn không đủ có thể dẫn đến kết nối lỏng lẻo.
• Đảm bảo tiếp xúc đều: Kẹp phải nằm phẳng và chắc chắn vào khung bảng. Tránh lắp đặt nghiêng, có khoảng trống nhìn thấy được hoặc tiếp xúc không đều.
• Kiểm tra căn chỉnh bảng điều khiển: Căn chỉnh các bảng trước khi siết chặt hoàn toàn các kẹp cuối. Điều này giúp dễ dàng duy trì bố cục bảng điều khiển gọn gàng và nhất quán.
• Xử lý các bộ phận một cách cẩn thận:Tránh dùng lực quá mạnh hoặc các dụng cụ sắc nhọn có thể làm trầy xước hoặc làm hỏng kẹp nhôm, khung bảng điều khiển hoặc ray lắp.
• Kiểm tra hệ thống thường xuyên: Trong quá trình bảo trì PV định kỳ, hãy kiểm tra các kẹp, bu lông, đai ốc và kết nối đường ray xem có dấu hiệu lỏng lẻo, ăn mòn, biến dạng hoặc hư hỏng khác không. Thay thế các thành phần bị hư hỏng khi cần thiết.

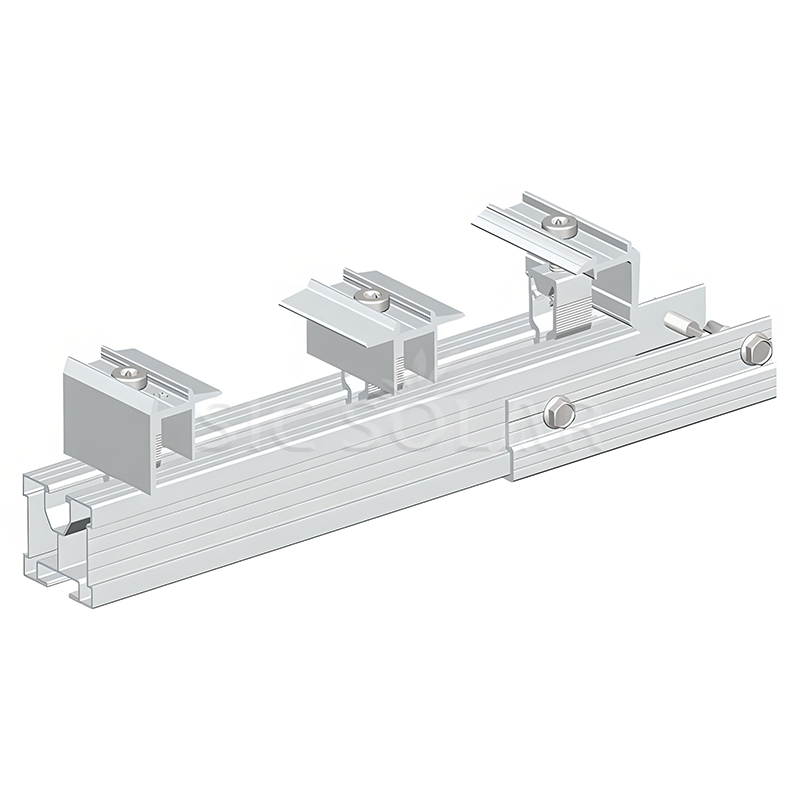

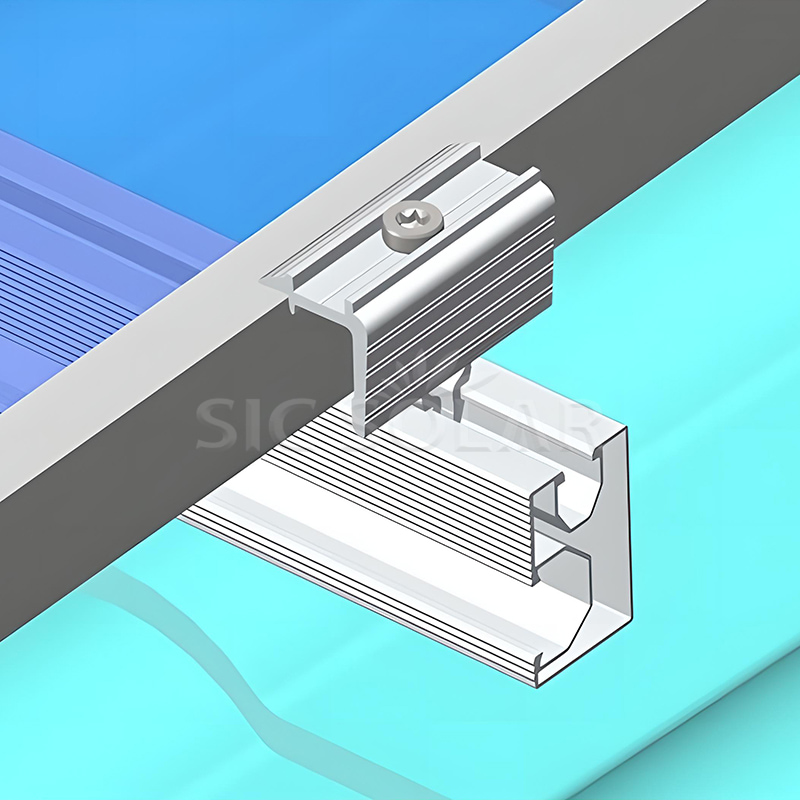

Màn hình cài đặt

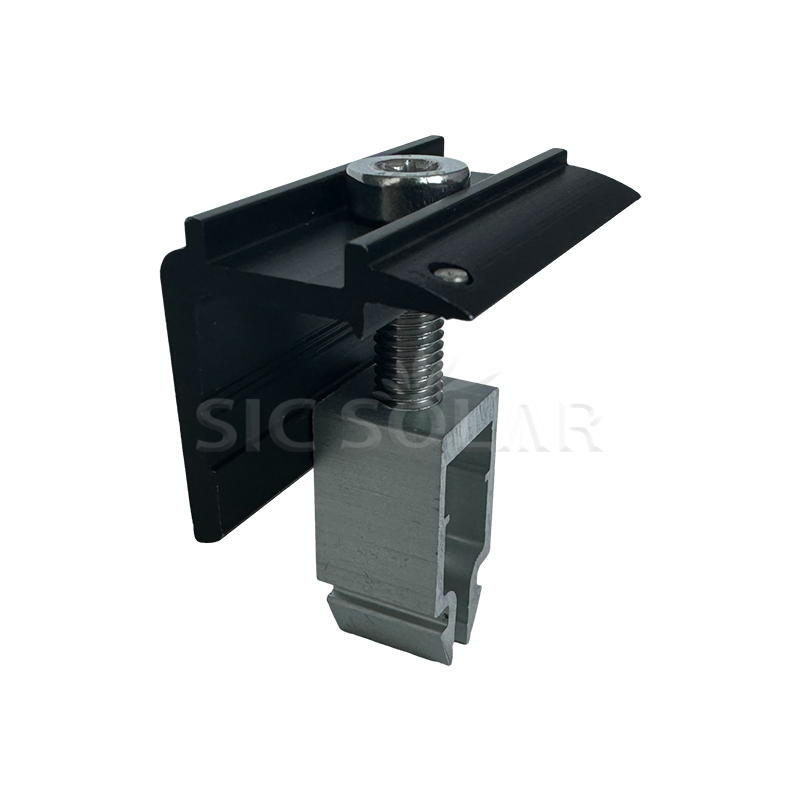

Chi tiết

Bưu kiện

Chúng tôi sử dụng các phương thức vận chuyển và đóng gói tiêu chuẩn Quick Mount Solar End Kẹp. Tuy nhiên, nếu bạn có yêu cầu cụ thể về bao bì, chúng tôi có thể phối hợp với nhà máy để đóng gói và vận chuyển sản phẩm theo quy cách của bạn.
