Kẹp cuối PV

Kẹp cuối PV được lắp ở mép ngoài của dãy tấm pin mặt trời để giữ khung mô-đun dựa vào ray lắp. Nó áp dụng áp lực kẹp ổn định mà không yêu cầu bất kỳ thay đổi nào đối với khung bảng, mang lại kết nối đơn giản và an toàn.

Linh kiện

Thông số (Thông số kỹ thuật)

Tính năng & Ưu điểm

• Cố định mô-đun an toàn: Giữ chắc mép ngoài của bảng và giúp giảm chuyển động do gió, rung và các tải trọng ngoài trời khác.
• Cấu trúc bền bỉ: Hợp kim nhôm có độ bền cao giữ cho kẹp chắc chắn mà không tăng thêm trọng lượng không cần thiết, trong khi ốc vít bằng thép không gỉ mang lại kết nối đáng tin cậy.
• Chống ăn mòn tốt: Được chế tạo để sử dụng ngoài trời và có thể chịu được độ ẩm, mưa, nắng và các điều kiện thời tiết thay đổi.
• Lắp đặt dễ dàng: Thiết kế đơn giản giúp việc định vị và siết chặt nhanh chóng và thuận tiện, giúp tiết kiệm thời gian tại chỗ.
• Định vị linh hoạt: Kẹp có thể được điều chỉnh dọc theo đường ray tương thích trước khi siết chặt lần cuối, giúp việc căn chỉnh bảng điều khiển dễ dàng hơn.
• Khả năng tương thích rộng: Có sẵn các kích cỡ khác nhau cho độ dày khung bảng điều khiển và cấu hình đường ray lắp khác nhau.
• Ngoại hình gọn gàng: Thiết kế nhỏ gọn giúp kết nối giữa bảng điều khiển và đường ray trông gọn gàng, hoàn thiện.

Các bước cài đặt

• Lắp đặt các ray lắp đặt: Lắp đặt và căn chỉnh các ray theo thiết kế hệ thống. Hãy chắc chắn rằng chúng được gắn chắc chắn vào cấu trúc hỗ trợ.
• Định vị Mô-đun năng lượng mặt trời:Đặt bảng điều khiển trên đường ray dựa trên bố cục mảng đã lên kế hoạch.
• Định vị Kẹp cuối PV: Đặt kẹp cuối vào mép ngoài của khung bảng.
• Lắp dây buộc: Trượt hoặc lắp dây buộc vào kênh ray tương thích.
• Điều chỉnh Vị trí: Điều chỉnh bảng và kẹp cho đến khi căn chỉnh và khoảng cách chính xác.
• Kiểm tra khu vực kẹp:Đảm bảo kẹp nằm trong vùng kẹp do nhà sản xuất mô-đun năng lượng mặt trời chỉ định.
• Siết chặt dây buộc: Siết chặt dây buộc theo mômen xoắn khuyến nghị của nhà sản xuất.
• Kiểm tra lần cuối: Kiểm tra xem kẹp đã được cố định chắc chắn chưa và bảng điều khiển đã được căn chỉnh đúng cách hay chưa.

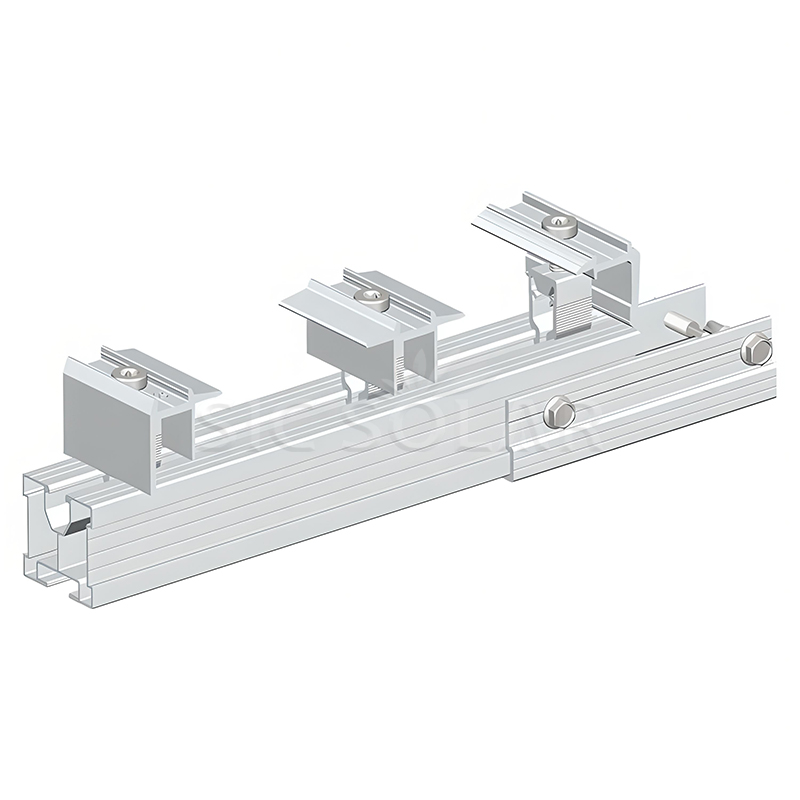

Màn hình cài đặt

Bưu kiện

Chúng tôi sử dụng các phương pháp đóng gói và vận chuyển tiêu chuẩn PV End Kẹp. Tuy nhiên, nếu bạn có yêu cầu cụ thể về bao bì, chúng tôi có thể phối hợp với nhà máy để đóng gói và vận chuyển sản phẩm theo quy cách của bạn.
